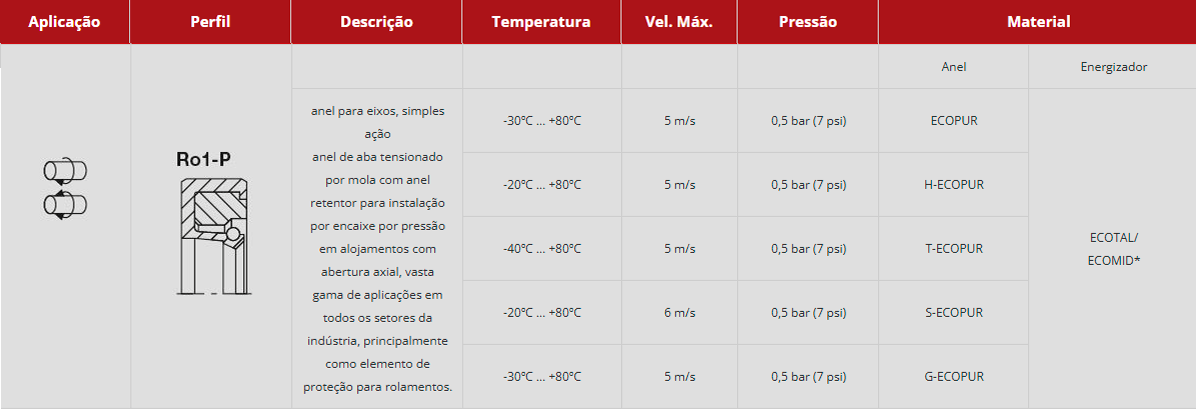

Aplicação Perfil Descrição Temperatura Vel. Máx. Pressão Material
Anel Energizador
anel para eixos, simples ação
anel de aba tensionado por mola com anel
retentor para instalação por encaixe por pressão
em alojamentos com abertura axial, vasta
gama de aplicações em todos os setores da
indústria, principalmente como elemento de
proteção para rolamentos.		 -30ºC … +80ºC 5 m/s 0,5 bar (7 psi) ECOPUR ECOTAL/
ECOMID*
-20ºC … +80ºC 5 m/s 0,5 bar (7 psi) H-ECOPUR
-40ºC … +80ºC 5 m/s 0,5 bar (7 psi) T-ECOPUR
-20ºC … +80ºC 6 m/s 0,5 bar (7 psi) S-ECOPUR
-30ºC … +80ºC 5 m/s 0,5 bar (7 psi) G-ECOPUR
anel para eixos, simples ação
anel de aba tensionado por mola com anel
retentor para instalação por encaixe por
pressão em alojamentos com abertura axial,
boas possibilidades de adaptação a diversas
temperaturas e meios através da seleção
adequada do material do anel, vasta gama de
aplicações em todos os setores da indústria,
principalmente como elemento de proteção
para rolamentos.		 Anel Energizador
-30ºC … +80ºC 10 m/s 0,5 bar (7 psi) ECORUBBER 1 ECOTAL/
ECOMID*
-25ºC … +80ºC 10 m/s 0,5 bar (7 psi) ECORUBBER-H
-20ºC … +200ºC 15 m/s 0,5 bar (7 psi) ECORUBBER 2 METAL
-50ºC … +80ºC 10 m/s 0,5 bar (7 psi) ECORUBBER 3** ECOTAL
-50ºC … +150ºC 10 m/s 0,5 bar (7 psi) ECORUBBER 3** METAL
-50ºC … +80ºC 5 m/s 0,2 bar (7 psi) ECOSIL ECOTAL
-60ºC … +200ºC 5 m/s 0,2 bar (7 psi) ECOSIL METAL
anel para eixos, simples ação
anel de aba tensionado por mola com seção
periférica sólida para alojamentos com abertura
axial com fixação por flange retentora, utilizado
principalmente em máquinas de laminação, em
mecanismos com grandes engrenagens em
máquinas para serviço pesado, na indústria
naval e na construção civil.		 -30ºC … +110ºC 5 m/s 0,5 bar (7 psi) ECOPUR
-20ºC … +110ºC 5 m/s 0,5 bar (7 psi) H-ECOPUR
-50ºC … +110ºC 5 m/s 0,5 bar (7 psi) T-ECOPUR
-20ºC … +110ºC 6 m/s 0,5 bar (7 psi) S-ECOPUR
-30ºC … +100ºC 5 m/s 0,5 bar (7 psi) G-ECOPUR
-30ºC … +100ºC 10 m/s 0,5 bar (7 psi) ECORUBBER 1
-25ºC … +150ºC 10 m/s 0,5 bar (7 psi)) ECORUBBER-H
-20ºC … +200ºC 15 m/s 0,5 bar (7 psi) ECORUBBER 2
-50ºC … +150ºC 10 m/s 0,2 bar (3 psi) ECORUBBER 3**
-60ºC … +200ºC 5 m/s 0,2 bar (3 psi)) ECOSIL
anel para eixos, simples ação
versão fendida de um anel de aba, tensionado
por mola, com seção periférica sólida para
alojamentos com abertura axial com fixação
por flange retentora, usado principalmente
para reparos em máquinas de laminação, em
mecanismos com grandes engrenagens em
máquinas para serviço pesado, na indústria
naval e na construção civil.		 -30ºC … +110ºC 5 m/s 0,5 bar (7 psi) ECOPUR
-20ºC … +110ºC 5 m/s 0,5 bar (7 psi) H-ECOPUR
-50ºC … +110ºC 5 m/s 0,5 bar (7 psi) T-ECOPUR
-20ºC … +110ºC 6 m/s 0,5 bar (7 psi) S-ECOPUR
-30ºC … +100ºC 5 m/s 0,5 bar (7 psi) G-ECOPUR
-30ºC … +100ºC 10 m/s 0,5 bar (7 psi) ECORUBBER 1
-25ºC … +150ºC 10 m/s 0,5 bar (7 psi)) ECORUBBER-H
-20ºC … +200ºC 15 m/s 0,5 bar (7 psi) ECORUBBER 2
-50ºC … +150ºC 10 m/s 0,2 bar (3 psi) ECORUBBER 3**
-60ºC … +200ºC 5 m/s 0,2 bar (3 psi)) ECOSIL
Retentor de PTFE
Retentor ativado por mola, para aplicação em
alojamento axialmente abertos. Possui anel
tórico (O’Ring) integrado para vedação estática
no alojamento. Excelente resistência térmica
e química. Permite trabalho em elevada faixa
de pressão ou velocidade (não recomendado
utilizar valores máximos simultâneamente).		 Anel O’ring
-30ºC … +100ºC 10 m/s 15 bar (210 psi) ECOFLON 2,3,4 NBR (70 Sh. A)
-20ºC … +200ºC 10 m/s 15 bar (210 psi) ECOFLON 2,3,4 FPM/FKM (75 Sh. A)
Anel Energizador
anel para eixos, simples ação
igual ao perfil R01-P, mas com aba antipoeira
adicional para evitar a penetração de poeira
e sujeira.		 -30ºC … +80ºC 5 m/s 0,5 bar (7 psi) ECOPUR ECOTAL/
ECOMID*
-20ºC … +80ºC 5 m/s 0,5 bar (7 psi) H-ECOPUR
-40ºC … +80ºC 5 m/s 0,5 bar (7 psi) T-ECOPUR
-20ºC … +80ºC 6 m/s 0,5 bar (7 psi) S-ECOPUR
-30ºC … +80ºC 5 m/s 0,5 bar (7 psi) G-ECOPUR
anel para eixos, simples ação
igual ao perfil Ro1-R, mas com aba antipoeira
adicional para evitar a penetração de poeira
e sujeira.		 Anel Energizador
-30ºC … +80ºC 10 m/s 0,5 bar (7 psi) ECORUBBER 1 ECOTAL/
ECOMID*
-25ºC … +80ºC 10 m/s 0,5 bar (7 psi) ECORUBBER-H
-20ºC … +200ºC 15 m/s 0,5 bar (7 psi) ECORUBBER 2 METAL
-50ºC … +80ºC 10 m/s 0,5 bar (7 psi) ECORUBBER 3** ECOTAL
-50ºC … +150ºC 10 m/s 0,5 bar (7 psi) ECORUBBER 3** METAL
-50ºC … +80ºC 5 m/s 0,2bar (7 psi) ECOSIL ECOTAL
-60ºC … +200ºC 5 m/s 0,2 bar (7 psi) ECOSIL METAL





Aplicação Perfil Descrição Temperatura Vel. Máx. Pressão Material
anel para eixos de dupla ação
anel para eixos com anel de apoio integrado,
para movimentos em pivô em sistemas hidráulicos;
encaixe por interferência no diâmetro
externo mantém firme o encaixe no alojamento,
anéis de apoio permitem maiores intervalos
de distância / pressão. Usados principalmente
para pivôs para eixoss em escavadeiras,
guindastes de garras.		 Anel Energizador
-30ºC … +100ºC 0,2 m/s 400 bar (5800 psi) ECOPUR ECOTAL/
ECOMID*
-20ºC … +100ºC 0,2 m/s 400 bar (5800 psi) H-ECOPUR
-40ºC … +100ºC 0,2 m/s 400 bar (5800 psi) T-ECOPUR
-20ºC … +100ºC 0,3 m/s 400 bar (5800 psi) S-ECOPUR
-30ºC … +100ºC 0,2 m/s 400 bar (5800 psi) G-ECOPUR
anel para eixos de dupla ação
igual ao perfil Ro3-P, mas com mais possibilidades
de adaptação para diversas temperaturas
e meios através da seleção adequada do
material do anel.		 Anel Energizador
-30ºC … +100ºC 0,2 m/s 250 bar (3600 psi) ECORUBBER 1 ECOTAL
-20ºC … +100ºC 0,2 m/s 250 bar (3600 psi) ECOMID
-40ºC … +100ºC 0,2 m/s 250 bar (3600 psi) ECORUBBER-H ECOTAL
-20ºC … +100ºC 0,2 m/s 250 bar (3600 psi) ECOMID*
-30ºC … +100ºC 0,2 m/s 250 bar (3600 psi) ECORUBBER 2 ECOFLON
anel para eixos de dupla ação
anel para eixos de dimensões reduzidas para
movimento em pivô em sistemas hidráulicos,
encaixe por interferência do diâmetro externo
mantém firme o encaixe no alojamento, abas
de vedação dinâmica no diâmetro interno.		 -30ºC … +110ºC 0,2 m/s 160 bar (2300 psi) ECOPUR
-20ºC … +110ºC 0,2 m/s 160 bar (2300 psi) H-ECOPUR
-50ºC … +110ºC 0,2 m/s 160 bar (2300 psi) T-ECOPUR
-20ºC … +110ºC 0,2 m/s 160 bar (2300 psi) S-ECOPUR
-30ºC … +110ºC 0,3 m/s 160 bar (2300 psi) G-ECOPUR
-30ºC … +100ºC 0,2 m/s 100 bar (1450 psi) ECORUBBER 1
-25ºC … +150ºC 0,2 m/s 100 bar (1450 psi) ECORUBBER-H
-20ºC … +200ºC 0,2 m/s 100 bar (1450 psi) ECORUBBER 2
-50ºC … +150ºC 0,2 m/s 100 bar (1450 psi) ECORUBBER 3**
anel para eixos de dupla ação
anel para eixos de dimensões reduzidas para
movimento em pivô em sistemas hidráulicos,
encaixe por interferência do diâmetro interno
mantém firme o encaixe no alojamento, abas
de vedação dinâmica no diâmetro externo.		 -30ºC … +110ºC 0,2 m/s 160 bar (2300 psi) ECOPUR
-20ºC … +110ºC 0,2 m/s 160 bar (2300 psi) H-ECOPUR
-50ºC … +110ºC 0,2 m/s 160 bar (2300 psi) T-ECOPUR
-20ºC … +110ºC 0,2 m/s 160 bar (2300 psi) S-ECOPUR
-30ºC … +110ºC 0,3 m/s 160 bar (2300 psi) G-ECOPUR
-30ºC … +100ºC 0,2 m/s 100 bar (1450 psi) ECORUBBER 1
-25ºC … +150ºC 0,2 m/s 100 bar (1450 psi) ECORUBBER-H
-20ºC … +200ºC 0,2 m/s 100 bar (1450 psi) ECORUBBER 2
-50ºC … +150ºC 0,2 m/s 100 bar (1450 psi) ECORUBBER 3**
anel para eixos de atuação axial
elástico, anel em V com excelente resistência
ao desgaste com encaixe por interferência
no eixo, roda junto com o eixo, vedando
na direção axial contra os colares do eixo,
blocos de apoio ou a alojamento externa dos
rolamentos de rolo, protegendo os rolamentos
contra a poeira, sujeira, respingos de óleo,
água e meios semelhantes, atuando como um
vedante e anel de apoio.		 Anel
-30ºC … +110ºC 25 m/s – ECOPUR
-20ºC … +110ºC 25 m/s – H-ECOPUR
-50ºC … +110ºC 25 m/s – T-ECOPUR
-20ºC … +110ºC 25 m/s – S-ECOPUR
-30ºC … +110ºC 25 m/s – G-ECOPUR
anel para eixos de atuação axial
elástico, anel V com boa resistência ao desgaste,
igual ao perfil Ro6-P, mas com maiores
possibilidades de adaptação a diversas temperaturas
e meios através da seleção adequada
do material do anel.		 Anel
-30ºC … +100ºC 25 m/s – ECORUBBER 1
-20ºC … +200ºC 25 m/s – ECORUBBER 2
-50ºC … +150ºC 25 m/s – ECORUBBER 3**
-25ºC … +150ºC 25 m/s – ECORUBBER-H
anel para eixos de atuação axial
elástico, anel em V com excelente resistência
ao desgaste com encaixe por interferência
no eixo, roda junto com o eixo, vedando na
direção axial contra os colares do eixo, os
blocos de apoio ou o alojamento externo dos
rolamentos de roletes, protegendo os rolamentos
contra a poeira, sujeira, respingos de óleo,
água e meios semelhantes, atuando como um
vedante e anel de apoio.		 -30ºC … +110ºC 25 m/s – ECOPUR
-20ºC … +110ºC 25 m/s – H-ECOPUR
-50ºC … +110ºC 25 m/s – T-ECOPUR
-20ºC … +110ºC 25 m/s – S-ECOPUR
-30ºC … +110ºC 25 m/s – G-ECOPUR
anel para eixos de atuação axial
elástico, anel V com boa resistência ao desgaste
como o perfil R07-P, mas com maiores
possibilidades de adaptação a diversas temperaturas
e meios através da seleção adequada
do material do anel.		 -30ºC … +100ºC 25 m/s – ECORUBBER 1
-20ºC … +200ºC 25 m/s – ECORUBBER 2
-50ºC … +150ºC 25 m/s – ECORUBBER 3**
-25ºC … +150ºC 25 m/s – ECORUBBER-H





Aplicação Perfil Descrição Temperatura Vel. Máx. Pressão Material
anel para eixos de simples ação
anel de aba rotatória sem mola com pré-carga
arbitrária no diâmetro interno e externo de
modo a adaptar o anel a diferentes necessidades
específicas.		 aplicação
acima		 aplicação
acima		 aplicação
acima		 todos os materiais
possíveis
anel para eixos de dupla ação
anel para eixos de PTFE, baixa fricção ativado
por anel toroidal (O’ring), usado principalmente
em aplicações com pressão alternada de um
dos lados para o outro do anel, como em enroladores
de mangueiras, juntas de pivô, anéis
de arraste giratórios e hidráulica de máquinas-
-ferramenta; boa resistência química e térmica
obtida pela seleção adequada do material do
anel toroidal (O’ring)		 Anel deslizante Energizador
-30ºC … +100ºC 0,4 m/s 350 bar (5000 psi) ECOFLON 2,3,4 NBR (70 Sh. A)
ECORUBBER 1
-30ºC … +100ºC 0,4 m/s 350 bar (5000 psi) ECOFLON 2,3,4
-30ºC … +80ºC 0,4 m/s 350 bar (5000 psi) ECOPE
anel para eixos de dupla ação
igual ao perfil Ro9-F, mas com um energizador
do anel de perfil no lugar do anel toroidal
(O’ring). Para aplicações em máquinas de
serviço pesado e alojamentos fora de padrão.		 Anel deslizante Energizador
-30ºC … +100ºC 0,4 m/s 350 bar (5000 psi) ECOFLON 2,3,4 NBR (70 Sh. A)
ECORUBBER 1
-30ºC … +100ºC 0,4 m/s 350 bar (5000 psi) ECOFLON 2,3,4
-30ºC … +80ºC 0,4 m/s 350 bar (5000 psi) ECOPE
Anel deslizante Energizador
anel para eixos de PTFE, baixa fricção ativado
por anel toroidal (O’ring), usado principalmente
em aplicações com pressão alternada
de um dos lados para o outro do anel, como
em carretilhas para enrolar mangueiras, juntas
de pivô, anéis de arraste giratórios e hidráulica
de máquinas-ferramenta, boa resistência química
e térmica obtida pela seleção adequada
do material do anel toroidal (O’ring)		 -30ºC … +100ºC 0,4 m/s 350 bar (5000 psi) ECOFLON 2,3,4 NBR (70 Sh. A)
ECORUBBER 1
-30ºC … +100ºC 0,4 m/s 350 bar (5000 psi) ECOFLON 2,3,4
-30ºC … +80ºC 0,4 m/s 350 bar (5000 psi) ECOPE
hidráulico / pneumático, dupla ação
igual ao perfil R10-F, mas com um energizador
de anel de perfil em vez do anel toroidal
(O’ring). Para aplicações de serviço pesado e
alojamentos não padrão.		 Anel deslizante Energizador
-30ºC … +100ºC 0,4 m/s 350 bar (5000 psi) ECOFLON 2,3,4 NBR (70 Sh. A)
ECORUBBER 1
-30ºC … +100ºC 0,4 m/s 350 bar (5000 psi) ECOFLON 2,3,4
-30ºC … +80ºC 0,4 m/s 350 bar (5000 psi) ECOPE
anel para eixos de PTFE de simples ação
anel para eixos de dimensões reduzidas; a aba
de vedação deformada se auto-ajusta com o
aumento da temperatura; para alojamentos com
abertura axial com fixação por chapa retentora,
anel elástico secundário ou anel toroidal (O’ring)
integrado necessário para vedação estática
na alojamento; excelente resistência química
e térmica. Adequado para aplicações de altas
velocidades.		 -200ºC … +260ºC 20 m/s 5 bar (70 psi) ECOFLON 2,3,4
Anel Mola
anel de flange de PTFE de simples ação
anel de flange de PTFE ativado por mola de expansão;
excelente resistência química e térmica;
usado principalmente em juntas de flanges, de
encaixe ou juntas de pivô na indústria química.		 -200ºC … +260ºC 1,5 m/s 300 bar (4300 psi) ECOFLON 2,3,4 1.4310
anel toroidal (O’ring)
o bem conhecido e simples anel toroidal (O’ring)
de comprovada confiabilidade em múltiplas
aplicações em todos os setores da indústria.
Excelentes possibilidades de adaptação para
diversas temperaturas e meios através da
seleção adequada do material do anel ou como
elemento de pré-carga para anéis de PTFE. Para
a maioria das aplicações dinâmicas recomendamos
que se dê preferência a perfis como S2O/
K2O ou S35/K35.		 -30ºC … +110ºC – 600 bar (8700 psi) ECOPUR
-20ºC … +110ºC – 600 bar (8700 psi) H-ECOPUR
-50ºC … +110ºC – 600 bar (8700 psi) T-ECOPUR
-20ºC … +110ºC – 600 bar (8700 psi) S-ECOPUR
-30ºC … +110ºC – 600 bar (8700 psi) G-ECOPUR
-30ºC … +100ºC – 160 bar (2300 psi) ECORUBBER 1
-20ºC … +200ºC – 160 bar (2300 psi) ECORUBBER 2
-50ºC … +50ºC – 160 bar (2300 psi) ECORUBBER 3**
-25ºC … +150ºC – 160 bar (2300 psi) ECORUBBER-H
-200ºC … +260ºC – 160 bar (2300 psi) ECOFLON 1

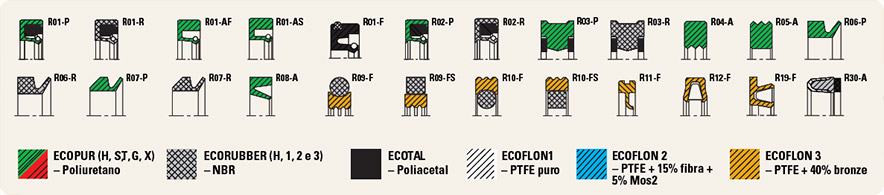

Aplicação Perfil Descrição Temperatura Vel. Máx. Pressão Material
anel de seção quadrada
o bem conhecido e simples anel de seção
quadrada, usado principalmente em aplicações
estáticas ou como gaxeta. Excelentes
possibilidades de adaptação para diversas
temperaturas e meios pela seleção adequada
do material do anel.		 aplicação
acima		 aplicação
acima		 aplicação
acima		 todos os materiais
possíveis
Retentor dupla ação
Para aplicações estáticas, substituindo anel
tórico (O’ring). Alta resistência à extrusão.		 -30ºC … +110ºC – 400 bar (5800 psi) ECOPUR
-20ºC … +110ºC – 400 bar (5800 psi) H-ECOPUR
-50ºC … +110ºC – 400 bar (5800 psi) T-ECOPUR
-20ºC … +110ºC – 400 bar (5800 psi) S-ECOPUR
-30ºC … +110ºC – 400 bar (5800 psi) G-ECOPUR
Retentor dupla ação
Para aplicações estáticas, substituindo anel
tórico (O-ring). Permite vedação estática e
dinâmica, em alojamentos radiais e axiais.		 -30ºC … +110ºC 0.5 m/s 50 bar (3600 psi) ECORUBBER 1
-20ºC … +200ºC 0.5 m/s 50 bar (3600 psi) ECORUBBER 2
-50ºC … +150ºC 0.5 m/s 50 bar (3600 psi) ECORUBBER 3**
-25ºC … +150ºC 0.5 m/s 50 bar (3600 psi) ECORUBBER-H
-60ºC … +200ºC – 50 bar (3600 psi) ECOSIL
Junta rotativa de efeito simples, fabricada
em PTFE.
Junta rotativa em PTFE com mola de expansão
e anel antiextrusão preso firmemente
na parte traseira para facilitar sua fixação no
encaixe para fazer com que ele seja aparafusado
no mesmo. Excelente resistência química
e térmica. Recomendado para pressões e
temperaturas relativamente elevadas. Interação
da pressão/temperatura. Não se recomenda
utilizá-la simultaneamente para pressões e
temperaturas elevadas.		 Anel Mola
-200ºC … +260ºC 2 m/s 150 bar (2100 psi) ECOFLON 2,3,4 1.4310
aplicação
acima		 aplicação
acima		 aplicação
acima		 todos os materiais
possíveis		 1.4310
anel de flange de simples ação
anel de flange para aplicações estáticas,
adequado para a faixa de alta pressão.
A direção de pressurização (a partir de dentro
ou de fora) deve ser indicada quando da
compra do anel.		 -30ºC … +110ºC – 800 bar (11600) ECOPUR
-20ºC … +110ºC – 800 bar (11600) H-ECOPUR
-50ºC … +110ºC – 800 bar (11600) T-ECOPUR
-20ºC … +110ºC – 800 bar (11600) S-ECOPUR
-30ºC … +110ºC – 800 bar (11600) G-ECOPUR
Anel Revesimento Apoio
anel de haste de válvula com coroa de
PTFE
para baixa fricção, o energizador de borracha
aumenta automaticamente a pré-carga na
presença de vazamentos. Usado principalmente
como vedante de válvulas em indústrias de
petróleo / aplicações em alto-mar.		 -20ºC … +100ºC 0,5 m/s 500 bar (7200 psi) ECORUBBER 2 ECOFLON ECOTAL
-25ºC … +100ºC 0,5 m/s 500 bar (7200 psi) ECORUBBER-H ECOFLON ECOTAL
-20ºC … +200ºC 0,5 m/s 1000 bar (14500 psi) ECORUBBER 2 ECOFLON ECOPAEK
-25ºC … +200ºC 0,5 m/s 1000 bar (14500 psi) ECORUBBER-H ECOFLON ECOPAEK
anel de flange de simples ação
anel de flange para aplicações estáticas para a
faixa de alta pressão.
A direção da pressurização (a partir de dentro
ou de fora) deve ser indicada quando da
compra do anel.		 -30ºC … +110ºC – 800 bar (11600) ECOPUR
-20ºC … +110ºC – 800 bar (11600) H-ECOPUR
-50ºC … +110ºC – 800 bar (11600) T-ECOPUR
-20ºC … +110ºC – 800 bar (11600) S-ECOPUR
-30ºC … +110ºC – 800 bar (11600) G-ECOPUR
-30ºC … +100ºC – 250 bar (3600) ECORUBBER 1
-20ºC … +200ºC – 250 bar (3600) ECORUBBER 2
-50ºC … +150ºC – 250 bar (3600) ECORUBBER 3**
-25ºC … +150ºC – 250 bar (3600) ECORUBBER-H
-60ºC … +200ºC\ – 250 bar (3600) ECOSIL
